銅ブスバー加工・公差基準 (Copper Busbar) 特高圧配電盤用ラウンドエッジおよびスクエア銅ブスバー（Copper Busbar）の許容電流基準とCNCベンディング・ウォータージェット加工公差管理
特高圧配電盤や大容量パワーコンディショナの設計において、銅ブスバー（Copper Busbar）の選定と加工精度はシステムの安全性・信頼性を左右する決定的な要素です。導体のわずかな寸法誤差や曲げ部の微小な亀裂、切断面のバリは、局所的な温度上昇や部分放電、絶縁破壊を引き起こす原因になります。
この記事では、ラウンドエッジ（丸角）およびスクエア（直角）銅ブスバーの特性比較、温度上昇限度に基づく許容電流の選定基準、そしてCNCベンディングやウォータージェット加工における実務的な公差管理基準について解説します。
- 特高圧用途では電界集中を緩和し部分放電を防ぐため「ラウンドエッジ（フルラウンド／コーナーR）」の採用が標準的
- 許容電流の決定には断面積だけでなく周囲温度・許容温度上昇値・導体表面処理（めっきや塗装）が大きく影響
- CNCベンディング時のスプリングバック補正と最小曲げ半径（R≧板厚）の遵守によりマイクロクラックを防止
- 厚板や複雑形状の切断には熱影響部（HAZ）が発生しないウォータージェット加工が寸法精度±0.1〜0.2mmの維持に最適
ラウンドエッジとスクエア銅ブスバーの特性と選定基準
銅ブスバーの断面形状には、角部が直角に近いスクエアエッジと、角部に一定の曲率半径を持たせたラウンドエッジ（またはフルラウンドエッジ）が存在します。特高圧（特別高圧）領域では、このエッジ形状の違いが絶縁設計に直接影響を与えます。
スクエアエッジは断面積を最大限に確保できるため低圧大電流回路に適していますが、尖ったエッジ部分に電界が集中しやすいという物理的特性があります。一方、ラウンドエッジは電界の均一化が図れるため、沿面放電やコロナ放電のリスクを大幅に低減できます。
| 項目 | ラウンドエッジ (Round Edge) | スクエア (Square Edge) |
|---|---|---|
| 電界集中 | 非常に少ない（均一に分散） | 角部に電界が集中しやすい |
| 特高圧適合性 | 極めて高い（放電リスク低減） | 絶縁被覆や絶縁距離の拡張が必要 |
| 同一外形での断面積 | 角部が削れるため僅かに小さい | 最大（導体断面積を100%確保） |
| 絶縁フィルム・熱収縮チューブ追従性 | 破れにくく密着性が良好 | 角部で絶縁被覆が薄くなりやすい |
| 主な適用用途 | 特高圧配電盤、GIS母線、EV高圧部 | 低圧配電盤、大容量DC電源、アースバー |
特高圧配電盤における許容電流と温度上昇基準
銅ブスバーの許容電流は、単なる断面積の計算だけでは決定できません。JIS C 8480やJEM 1265などの配電盤規格に基づき、通電時のジュール熱と周囲への放熱バランスによって規定されます。
一般的に、電気用導体（C1100無酸素銅・タフピッチ銅）の導電率は100% IACSを基準としますが、盤内設置条件によって以下のような補正が必要です。
- 周囲温度補正： 盤内設計温度が標準（40℃）を超える場合、許容電流値は低減係数を乗じて算出
- 並列導体の近接効果・表皮効果： 複数枚のブスバーを並列配置する場合、導体間隙（通常は板厚以上）を確保しないと内部導体の放熱が悪化
- 表面仕上げによる放熱性： 無処理の素銅よりも、黒色熱収縮チューブ被覆や艶消し塗装面の方が放射率（放熱性）が高く、許容電流が向上するケースが存在
- 配置方向： 垂直配置（縦置き）は自然対流が促進され、水平配置（横置き）に比べて放熱効率が約15〜20%向上
盤内設計における導体配置の基礎については、配電盤用銅ブスバーの配置手順と変圧器・受配電盤の設計ポイントでも詳しく解説しています。
CNCベンディング加工における寸法・角度公差管理
特高圧配電盤内では母線相互や変流器（CT）、遮断器（VCB）端子との接続位置がミリ単位で厳密に定められています。CNCベンディングマシンを用いた精密曲げ加工では、素材の物性とスプリングバック（成形後の跳ね返り）の精密な制御が不可欠です。
銅は延性に優れる金属ですが、厚板（t8mm〜t15mm等）を無理に鋭角に曲げると外周部に引張応力が集中し、マイクロクラック（微細亀裂）が発生します。特高圧用途では、最小内側曲げ半径を板厚と同等以上（R≧1.0t、硬質材ではR≧1.5t〜2.0t）に設定することが品質基準となります。
±0.5°以内（特高圧基準）。サーボ駆動バックゲージとリアルタイム角度測定補正システムによりスプリングバックを相殺。
基準面から±0.2mm〜±0.5mm以内。複数箇所曲げ（Z曲げ・クランク曲げ）時の累積公差を厳格に管理。
ボルト締結部において0.1mm以下。端子の均一な接触圧力を確保し、接触抵抗の増大を抑制。
曲げ加工部外側の微細な亀裂は、局所的な抵抗値増大と電界集中の起点となり、長期間の通電サイクルで絶縁破壊の原因となります。
ウォータージェット加工による高精度ブスバー切断
複雑な形状の外形加工や、長穴・異形スロットの加工には、高圧水と研磨材（ガーネット）を用いたウォータージェット加工が極めて有効です。
銅は熱伝導率が極めて高いため、一般的なレーザー切断では熱歪みが発生しやすく、切断面近傍に熱影響部（HAZ）が形成されて母材硬度が変化することがあります。ウォータージェット加工は完全な冷間切断であるため、以下の優れたメリットを提供します。
| 加工方式 | ウォータージェット加工 | ファイバーレーザー切断 | プレス・タレパン打ち抜き |
|---|---|---|---|
| 熱影響部 (HAZ) | 完全になし（母材特性維持） | 切断面周辺に発生 | なし |
| 切断面バリ | ほぼ皆無（研磨面状） | ドロスが付着する場合あり | せん断バリ・ダレが発生 |
| 加工寸法公差 | ±0.1mm 〜 ±0.2mm | ±0.15mm 〜 ±0.3mm | ±0.2mm 〜 ±0.4mm（金型摩耗依存） |
| 厚板対応性 (t10mm超) | 非常に優れる（テーパ補正機構） | 反射光対策と高出力が必要 | 金型負荷・断面変形大 |
高精度な切断と曲げ成形を組み合わせた製造工程の最適化については、高精度ブスバー製作による次世代スイッチボードの効率・熱管理向上をご参照ください。

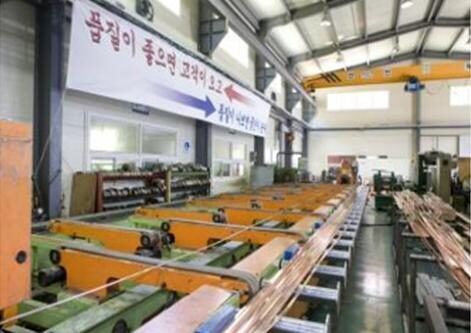

品質保証を支える検査体制と公差規格
特高圧機器に組み込まれる銅ブスバーは、出荷前の厳密な三次元測定および外観・導電率検査が求められます。単一部品としての寸法公差を満たすだけでなく、締結時のボルト穴ピッチやめっき厚（スズめっき・ニッケルめっき・銀めっき）の均一性が重要です。
- 三次元座標測定機（CMM）： 複雑曲げ後の穴芯間ピッチ公差（±0.2mm以内）の全数・抜取確認
- めっき厚測定： 蛍光X線膜厚計によるめっき層の均一性確認（密着不良やピンホール防止）
- 導電率測定： 渦電流式導電率計による母材導電率（98%〜101% IACS）の規格適合検証
- 表面粗さ測定： 接触端子部の面粗度（Ra 1.6〜3.2μm）の管理
製造ラインにおけるゼロディフェクト品質基準の詳細は、ゼロディフェクト基準：電力コンポーネントにおける品質管理プロセスにて紹介しています。
銅ブスバー加工・公差に関するよくある質問
特高圧配電盤でスクエア材を使用する場合、どのような追加対策が必要ですか？
スクエア材のエッジ部分に発生する電界集中を緩和するため、手作業や専用面取り機によるC面取りまたはR面取り加工を行います。また、相間および対地間の絶縁距離を広く設定するか、高耐圧仕様の熱収縮絶縁スリーブ（チューブ）や相間バリアを配置する設計が一般的です。
銅ブスバーのベンディング加工でスプリングバックが変動する主な原因は何ですか？
主な原因は、銅素材のロットごとの調質度（1/2H材、1/4H材、O材など硬さのバラつき）、板厚公差、圧延方向に対する曲げ方向の違い（縦曲げと横曲げ）です。高精度加工では、高精度サーボベンダーによる荷重フィードバック制御や角度補正センサーを用いてこれらを均一化します。
ウォータージェット加工の切断面は導体接続面（端子部）としてそのまま使用できますか？
ウォータージェットの切断面はサンドブラスト処理のような微細な梨地面となり、一般的なボルト締め接続部の外形基準としては非常に優れています。ただし、ブスバー同士が面接触するオーバーラップ接合面（フラット面）自体を切断加工で削るわけではないため、板材自体の平面度と適切な研磨・表面めっき処理が接触抵抗の低減に寄与します。
