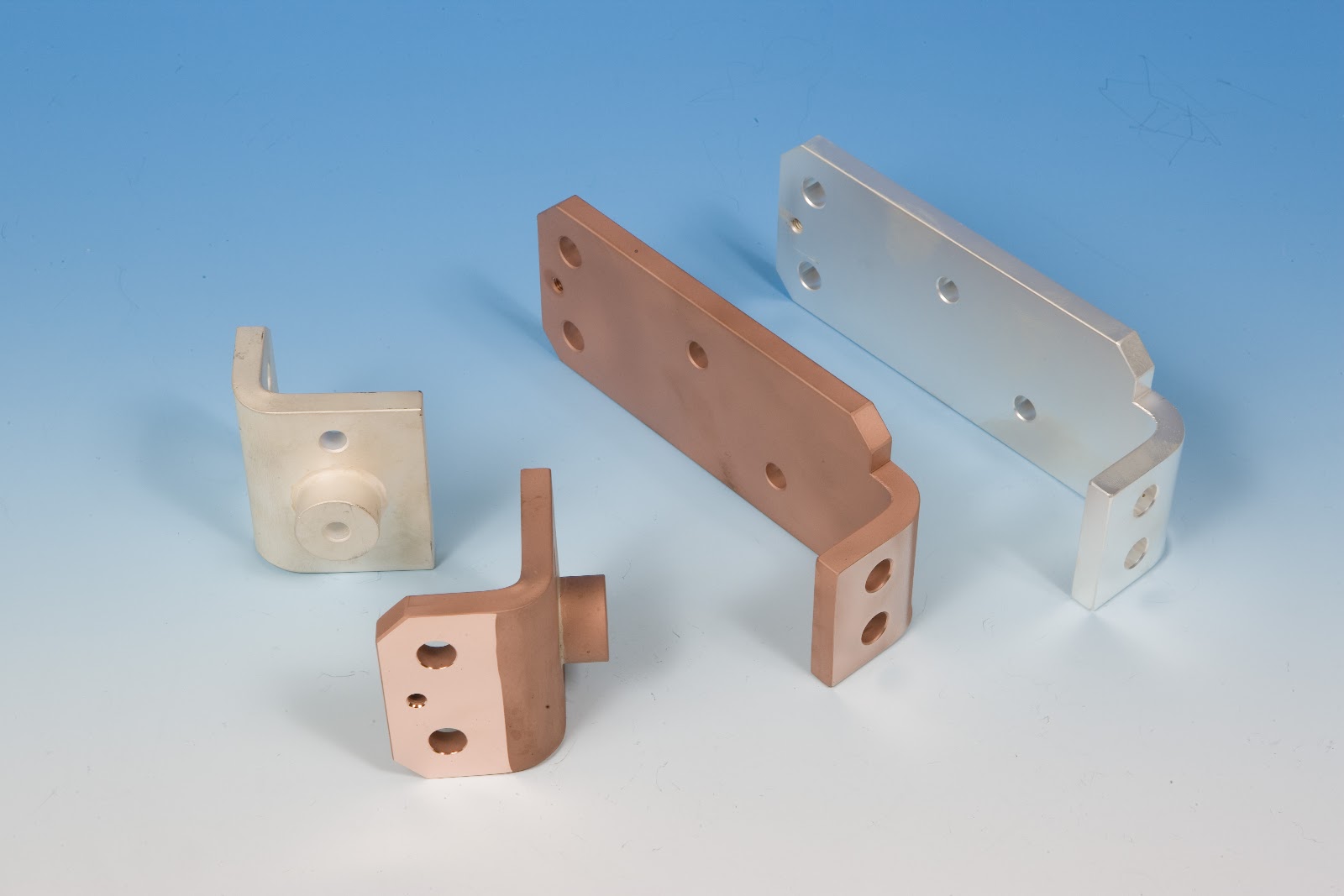

ESS와 대형 발전설비, 전기변환장치(PCS) 같은 고전력 시스템에서는 안정적인 전류 흐름과 효율적인 발열 관리가 무엇보다 중요합니다. 특히 전력 분배의 핵심 역할을 하는 구리 버스바는 장비의 수명과 직결되므로 초기 설계 단계부터 꼼꼼한 검토가 필요합니다. 설비 환경에 맞는 자재를 고르지 못하면 과열이나 접촉 저항 증가로 이어져 시스템 전체의 효율이 떨어질 수 있습니다.
ESS용 가공부품과 대규모 전력 인프라를 설계할 때 가장 먼저 확인해야 할 핵심 기준과 장비별 연결 방식의 차이를 정리했습니다. 전력 전송 효율을 극대화하고 전력 변환장치의 안정성을 높이기 위해 실무에서 반드시 점검해야 할 포인트들을 살펴보겠습니다.
- ESS 및 발전설비용 버스바는 전류 용량과 발열 특성을 고려해 두께와 폭을 선정해야 합니다.
- 전기변환장치 내부 공간 제약을 극복하려면 맞춤형 절곡과 정밀 가공이 필수적입니다.
- 현장 설치 환경에 따라 볼트 체결 방식과 표면 도금 처리를 다르게 적용해야 접촉 저항을 줄일 수 있습니다.
전력 용량과 발열을 고려한 구리 버스바 소재 선택 기준
버스바를 선택할 때 가장 기본이 되는 기준은 흐르는 전류의 크기입니다. 허용 전류를 초과하는 부품을 사용하면 국부적인 과열이 발생해 절연 파괴나 화재 위험으로 이어질 수 있습니다. 순도가 높은 구리 소재를 사용하여 전기전도도를 확보하는 것이 기본입니다.
설비의 정격 전류와 최대 부하를 계산한 뒤, 버스바의 단면적과 길이를 산정해야 합니다. 공간이 협소하다고 해서 무조건 단면적을 줄이면 발열이 심해지므로, 구리 버스바 열관리·전기전도 설계 내용을 참고하여 적정한 두께와 폭을 조합하는 것이 좋습니다. 또한 장비의 작동 환경 온도에 따라 허용 전류가 달라지므로 주변 온도 조건까지 함께 고려해야 합니다.
발전설비와 전기변환장치(PCS)의 구조적 차이와 연결 방식
발전설비와 전기변환장치는 요구되는 전압 등급과 내부 레이아웃이 완전히 다릅니다. 발전설비는 대전류를 안정적으로 송전하는 데 초점이 맞춰져 있어 묵직하고 견고한 배치가 필요합니다. 반면 전기변환장치는 고속 스위칭과 인버터 모듈과의 연동이 중요해 복잡한 경로로 정밀하게 라우팅되어야 합니다.
이러한 특성 차이 때문에 연결 방식도 달라집니다. 발전설비는 주로 대형 볼트 체결과 견고한 지지대를 활용해 기계적 진동에 버티도록 설계합니다. 반면 전기변환장치는 모듈 간의 간격과 절연 거리를 엄격하게 유지해야 하므로, IGBT 인버터 코퍼 버스바 배선 간격과 절연 고려사항처럼 세밀한 3차원 절곡과 절연 배리어가 동반되는 연결 방식을 적용해야 합니다.
| 구분 | 발전설비 | 전기변환장치(PCS) |
|---|---|---|
| 주요 고려사항 | 대전류 송전, 기계적 진동 내구성 | 고속 스위칭, 공간 효율, 절연 거리 |
| 버스바 형태 | 두껍고 단순한 직선·절곡 형태 | 다층 구조, 복잡한 3차원 커스텀 형태 |
| 결합 방식 | 토크 제어형 볼트 체결, 대형 단자 | 정밀 슬롯 결합, 모듈러 체결 |
표면 처리와 도금이 버스바 수명에 미치는 영향
구리는 공기 중에 노출되면 산화막이 형성되어 접촉 저항이 점차 높아질 수 있습니다. 특히 습도가 높거나 부식성 가스가 유입될 수 있는 발전 현장이나 야외 ESS 함체 내부에서는 표면 처리가 수명을 좌우하는 핵심 요인입니다.
주석 도금이나 은 도금을 적용하면 산화를 방지하고 장기간 일정한 접촉 저항을 유지할 수 있습니다. The Science of Electrical Contact: Plating and Insulation Technologies in Modern Power Systems 자료에서도 볼 수 있듯이, 접점 부위의 도금 품질은 장비의 전력 손실을 줄이고 발열을 억제하는 데 직접적인 영향을 줍니다. 설치 환경의 부식 성분을 미리 파악하고 적절한 도금 사양을 지정하는 것이 중요합니다.
가공 부품 제작 시 흔히 발생하는 설계 오작동과 예방 요령
커스텀 버스바를 제작할 때 도면상의 치수와 실제 조립 공간의 오차로 인해 현장에서 장착이 불가능한 경우가 종종 발생합니다. 특히 복잡한 분전반 가공부품 설계할 때 Copper Busbar 배치 순서를 잘못 잡으면 변압기나 주변 구조물과 간섭이 생겨 공기가 지연되기도 합니다.
이를 방지하기 위해서는 양산 전 프로토타입 제작 단계를 거치는 것이 안전합니다. Accelerating Product Development: Fast Prototyping for Power & Electronics Engineers에서 강조하듯, 시제품을 통해 실제 조립성과 간섭 여부를 미리 확인하면 수정 비용을 크게 아낄 수 있습니다. 볼트 구멍의 공차, 벤딩 반경의 한계치, 조립 시 체결 순서 등을 도면에 명확히 표기하는 습관이 필요합니다.
- 주변 구조물과의 최소 절연 거리(Creepage & Clearance) 확보 여부
- 볼트 체결 시 공구 진입 공간이 충분한지 확인
- 열 팽창을 흡수할 수 있는 유연한 조인트 또는 신축 구간 반영
- 도면상의 벤딩 R값이 소재의 최소 곡률 반경을 만족하는지 점검
현장 맞춤형 버스바 도입을 위한 종합 판단 기준
ESS와 발전설비용 부품을 최종 선택할 때는 단순히 단가만 비교하기보다, 설계의 정확성과 품질 인증 여부를 함께 따져봐야 합니다. 규격에 맞지 않는 저가 부품을 사용하면 초기 비용은 아낄 수 있지만, 현장 가동 후 유지보수 비용과 사고 리스크가 훨씬 커집니다.
엄격한 품질 관리 공정을 거친 부품을 도입하는 것이 장기적으로 가장 경제적인 선택입니다. Zero-Defect Standard: The Quality Control Behind Costal’s Electrical Components에 소개된 것처럼, 미세한 치수 오차나 버(Burr)를 철저히 관리하는 제작처를 선정해야 현장에서 별도의 후가공 없이 즉시 장착할 수 있습니다. 설비의 특성에 맞는 맞춤 설계 역량과 레퍼런스를 갖춘 파트너와 협력하여 전력 시스템의 안정성을 높여보시기 바랍니다.

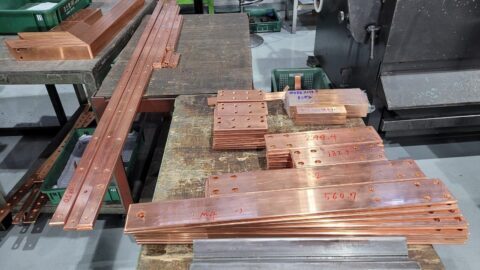

현장 조건에 최적화된 구리 버스바 설계와 가공 솔루션을 확인해 보세요.
자주 묻는 질문
ESS 버스바를 선정할 때 가장 먼저 확인해야 할 조건은 무엇인가요?
시스템의 최대 정격 전류와 연속 허용 전류를 기준으로 버스바의 단면적과 두께를 산정하는 것이 가장 중요합니다. 발열 특성과 주변 온도 환경도 함께 고려해야 합니다.
전기변환장치(PCS)용 버스바가 일반 배전반용과 다른 점은 무엇인가요?
PCS용은 고속 스위칭 환경과 협소한 내부 공간에 맞춰 정밀한 3차원 절곡과 엄격한 절연 거리가 요구되므로, 맞춤형 커스텀 가공 비중이 훨씬 높습니다.
구리 버스바 표면 도금은 어떤 것을 선택해야 하나요?
일반적인 실내 환경에서는 주석 도금이 주로 쓰이며, 부식성 환경이나 접촉 저항을 극도로 낮춰야 하는 고신뢰성 설비에는 은 도금을 적용하는 것이 유리합니다.
설치 현장에서 버스바 간섭 문제를 예방하는 팁이 있나요?
양산 전 3D 시뮬레이션 검토와 패스트 프로토타입(시제품) 제작을 통해 실제 조립 간섭과 볼트 체결 공간을 미리 확인하는 것이 가장 확실한 방법입니다.
