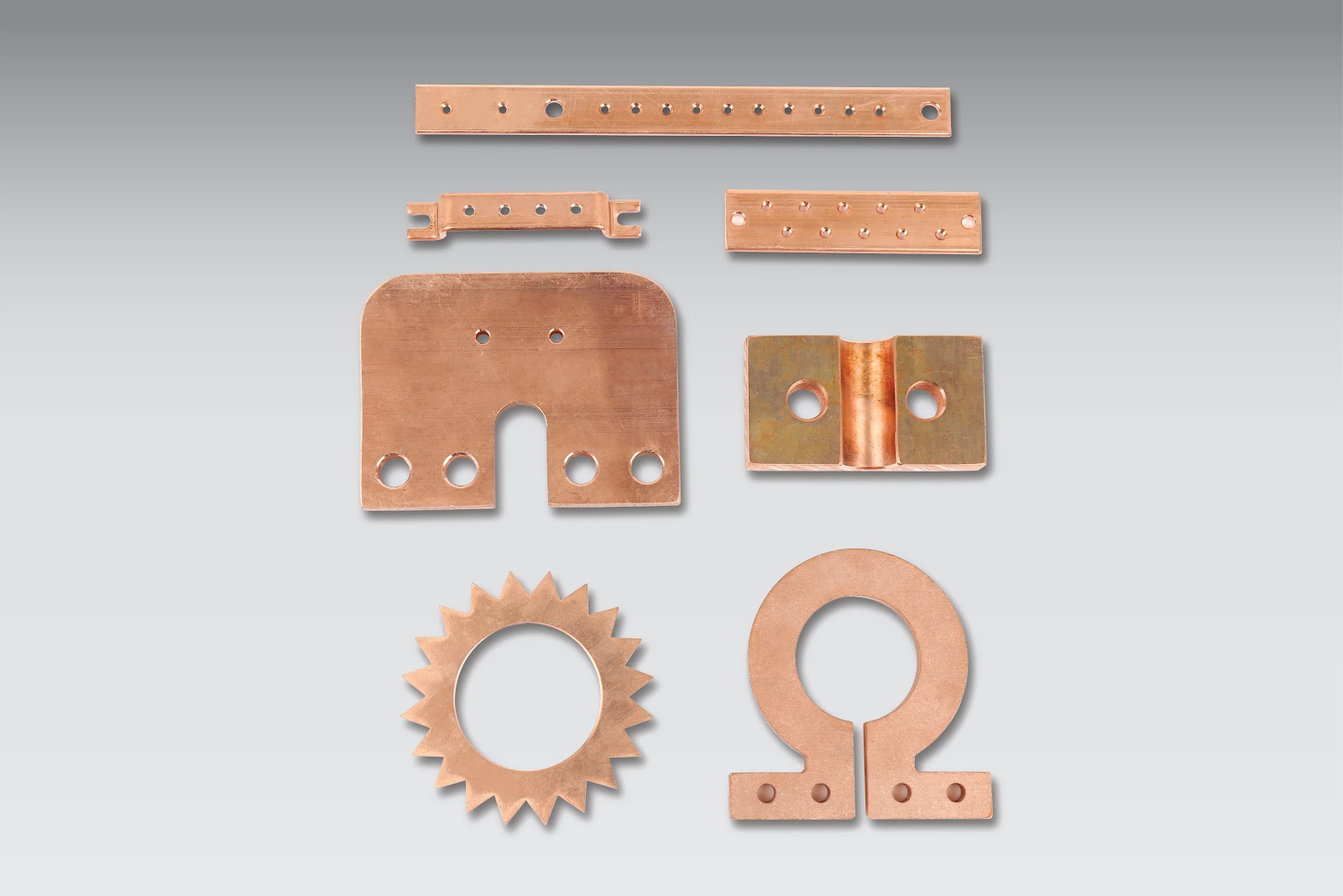

분전반 가공부품 설계할 때 Copper Busbar 배치 순서, 변압기·수배전반에서 문제가 되는 구간

분전반이나 수배전반을 설계할 때 도면 위에서 선을 긋는 것과 실제 버스바를 구부리고 조립하는 과정은 생각보다 큰 차이가 납니다. 특히 대전류가 흐르는 시스템일수록 부품 간 간섭이나 미세한 배치 순서 차이가 국부 발열이나 절연 파괴로 이어지기 쉽습니다.

변압기와 수배전반을 연결하는 핵심 구간과 구리 버스바(Copper Busbar) 배치에서 자주 부딪히는 문제 구간을 살펴보겠습니다.

분전반 버스바 배치 순서, 기본 원칙과 상(Phase) 배열

수배전반 내부에서 R, S, T상과 중성선(N상), 접지선(PE)의 배치 순서는 작업자 편의가 아니라 전기적 안정성과 전자파 간섭 최소화를 기준으로 결정됩니다.

일반적으로 정면에서 바라보거나 위에서 아래, 혹은 안쪽에서 바깥쪽으로 향할 때 일정한 배열 규칙을 지켜야 교차, 꼬임 현상을 막을 수 있습니다. 상 배열이 현장 상황에 따라 주먹구구식으로 바뀌면 각 상의 임피던스 편차가 생기고, 이는 특정 상에 전류가 몰리는 불평형 현상을 부릅니다.

변압기 2차 측과 수배전반 연계 구간의 취약점

변압기와 수배전반 사이를 연결하는 구간은 대전류가 흐르면서도 변압기 자체의 미세한 진동이 고스란히 전달되는 곳입니다. 이 때문에 설계 단계에서 완충 요소를 고려하지 않으면 치명적인 기계적 스트레스가 발생합니다.

변압기 부하측 단자와 수배전반 내부 메인 버스바가 단단하게 직결되어 있으면, 변압기 가동 시 발생하는 열팽창과 진동이 접속부에 누적됩니다. 이로 인해 볼트 풀림 현상이 생기고, 접촉 저항이 급증하면서 스파크나 발열 사고로 번지기 쉽습니다. 이 구간에는 가급적 플렉시블 바나 신축성을 흡수할 수 있는 연결 구조를 함께 배치하는 것이 안전합니다.

공간 제약과 절연 거리 확보의 딜레마

반내 공간은 한정되어 있는데 부른 전류 용량을 소화하려면 버스바 두께와 폭을 키우거나 상간 간격을 좁혀야 하는 압박을 받습니다. 하지만 절연 거리와 연면거리를 무시하고 간격을 좁히면 습기나 분진이 유입되었을 때 상간 단락(Short) 위험이 급격히 커집니다.

특히 부품 가공 오차나 조립 오차가 누적되면 도면상에서는 안전해 보이던 거리도 실제 조립 시 규정치 미달로 이어질 수 있습니다.

이와 관련해 전력 시스템의 안정성을 높이는 접합부 처리 기술이나 소재 특성을 살펴보려면 The Science of Electrical Contact: Plating and Insulation Technologies in Modern Power Systems 자료를 참고할 수 있습니다.

볼트 체결 부위와 접촉 저항 관리

버스바와 버스바가 만나는 조인트 구간은 수배전반 발열의 70% 이상이 집중되는 곳입니다. 토크렌치를 사용하지 않고 감으로 볼트를 조이거나, 접촉 면적을 충분히 확보하지 않으면 해당 구간의 저항이 커져 열이 발생합니다.

열이 나면 금속이 팽창했다가 식는 과정이 반복되고, 체결력이 더욱 약화되는 악순환에 빠집니다. 따라서 대전류 접속 부위에는 올바른 토크 값 적용과 함께 접촉면의 평탄도 유지가 필수적입니다.

발열과 효율을 동시에 잡는 가공 및 설계 대안

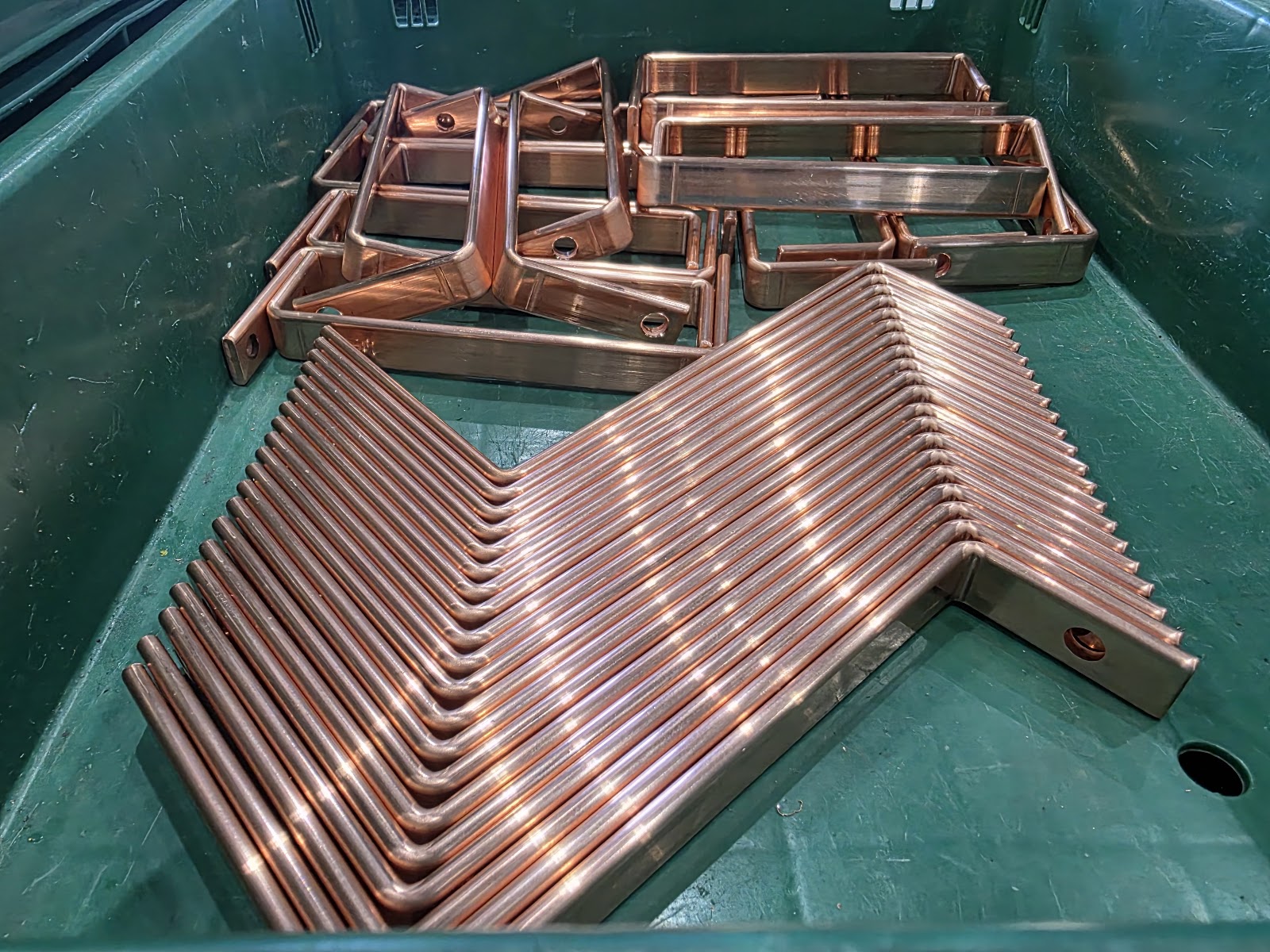

문제가 되는 구간을 사전에 차단하려면 설계와 가공 정밀도를 함께 높여야 합니다. 현장 맞춤형으로 현장에서 직접 구리를 자르고 구부리는 방식은 오차를 키우기 쉽습니다.

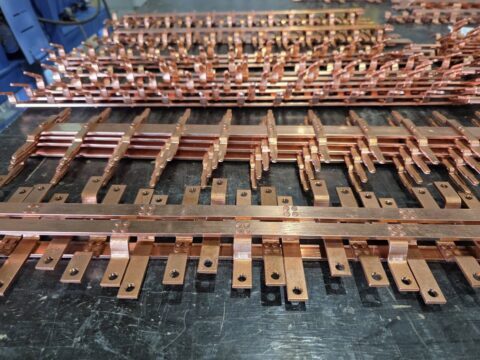

미리 설계 단계에서 시뮬레이션을 거쳐 정밀 가공된 부품을 수급하면 조립 오차를 줄이고 발열 포인트를 최소화할 수 있습니다. 스위치보드 전체의 효율과 열관리를 최적화하는 구체적인 제조 방향은 고정밀 버스바 제작으로 차세대 스위치보드 효율·열관리 향상 글에서 자세히 다루고 있습니다.

구분	주요 문제점	개선 및 대책
상 배치 순서	임피던스 편차 및 전류 불평형	표준화된 상 배열 규칙 준수 및 대칭 설계
변압기 연계 구간	진동 및 열팽창으로 인한 볼트 이완	플렉시블 구조 적용 및 완충 장치 배치
절연 간격	공간 부족으로 인한 상간 단락 위험	최소 절연 거리 확보 및 절연 배리어 설치
조인트 접속부	접촉 저항 증가에 따른 국부 발열	규정 토크 준수 및 표면 처리 품질 확보

안전한 수배전반 완성을 위한 마무리 점검

분전반과 수배전반의 Copper Busbar 설계는 단순한 전류 통로를 만드는 작업이 아니라, 시스템 전체의 수명과 안전을 좌우하는 핵심 공정입니다. 배치 순서부터 변압기 연계 구간의 진동 대책, 접촉 저항 관리까지 어느 한 부분도 놓치지 않아야 현장 트러블을 예방할 수 있습니다. 초기 설계 단계부터 정밀한 가공 기준과 규격을 적용해 안정적인 전력 인프라를 구축해 보시길 바랍니다.

분전반 내부 상 배열 순서는 어떻게 정해야 하나요?

일반적으로 정면에서 바라보거나 주회로 흐름에 따라 R, S, T(또는 L1, L2, L3) 순서를 일관되게 유지해야 합니다. 현장마다 임의로 배열을 바꾸면 유도 장해나 전류 불평형이 발생할 수 있으므로 설계 표준을 따르는 것이 중요합니다.

변압기와 수배전반 연결부에 일반 버스바를 그대로 쓰면 왜 위험한가요?

변압기에서 발생하는 미세한 진동과 부하 변동에 따른 열팽창·수축이 직결된 버스바에 그대로 전달되기 때문입니다. 이로 인해 볼트가 풀리고 접촉 저항이 높아져 심한 발열이나 사고로 이어질 수 있어 플렉시블 구조 등의 보완이 필요합니다.

버스바 조인트 구간의 발열을 줄이는 실질적인 방법은 무엇인가요?

접촉 면적을 충분히 확보하고, 규정된 체결 토크를 정확히 준수하여 볼트를 조여야 합니다. 또한 산화 방지를 위한 적절한 표면 처리와 정기적인 토크 점검이 병행되어야 저항 상승을 막을 수 있습니다.
